カタログ用3DCGの制作事例｜FA用センサ機器と使用シーンをリアルに表現
今回は、カタログ用3DCGの制作事例をご紹介します。
製品カタログに掲載するビジュアルは、撮影だけでなく3DCGで制作する方法もあります。3DCGであれば、製品の質感や光の当たり方、背景まで意図どおりに作り込めるうえ、アングルの変更や色味の調整にも柔軟に対応できます。製品単体の画像に加えて、周辺機器や対象物を組み合わせた使用シーンまで組み立てられる点も、カタログで3DCGが活用される理由のひとつです。
本記事では、新製品カタログに掲載する3DCGを制作した事例をもとに、カタログで3DCGを効果的に見せるポイントをご紹介します。製品カタログ用の3DCGの制作を検討されている企業のご担当者様は、ぜひ参考にしてください。
カタログ用3DCGの制作概要
ご依頼主 – FA用センサ機器メーカー様 –
今回のご依頼主は、光電センサや変位センサなど、FA（ファクトリー・オートメーション＝工場の生産工程の自動化）を支えるセンサ機器を手がける京都のメーカー様です。CG MAKERSの運営元であるJPCではこれまでにもチラシや雑誌広告などの制作をお手伝いしており、CG制作としては今回が初めてのご依頼でした。
ご依頼内容 – 新製品カタログに掲載する3DCGの制作 –
新製品の発売にあたり、製品カタログに掲載する3DCGの制作をご依頼いただきました。3DCGの制作からカタログのデザインまで、一貫して対応できる会社を探しておられ、CG MAKERSにお任せいただく流れとなりました。
本カタログは、3DCGがメインと言っても過言ではない構成です。製品の形状を再現するだけでなく、リアルな質感や誌面に配置したときの見え方まで求められたため、デザイナーチームと密に連携を取りながら、CGのアングルや質感の見せ方にこだわって制作を進めました。
カタログ用3DCGの制作ポイント – 質感のリアルな再現と使用シーンが伝わる情景描写 –
本案件でこだわったのは、製品の質感をリアルに再現することと、カタログを見るターゲット層が使用シーンを即座に理解できる情景を描くことの2点です。
そのために、製品表面の微細な凹凸まで作り込んで素材特有の質感を表現するとともに、背景環境や光の演出を含めて、製品がどのような現場でどのように使われるのかが一目で伝わる画づくりを進めました。
具体的な内容は、次章の制作の流れで詳しくご紹介します。
カタログ用3DCGの制作の流れ

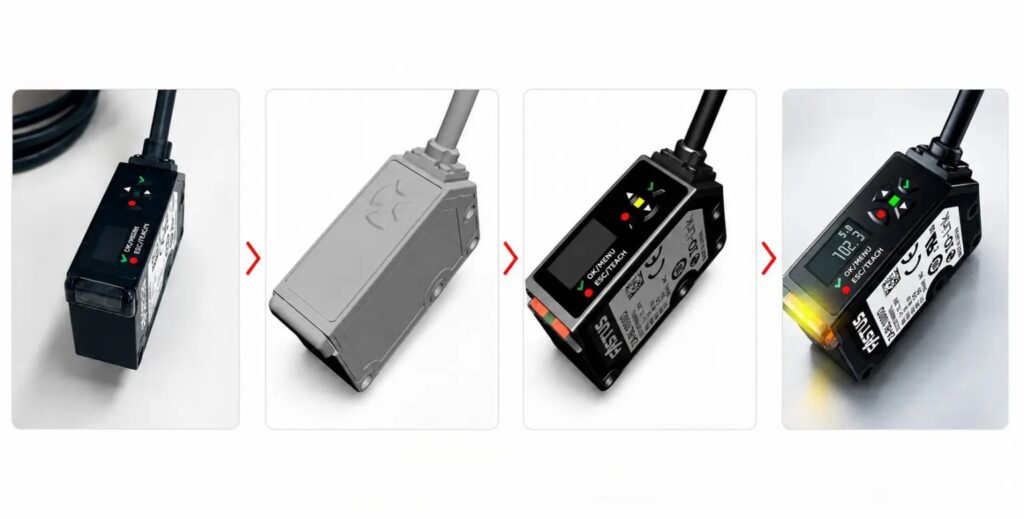

製品のCG制作
制作は、先方からご支給いただいたCADデータと画像資料をもとに進めました。
製品の質感は、CADデータにマテリアル（素材の見た目を決める設定）を割り当てたうえで、表面の微細な凹凸をNormal Map（凹凸の向きを画像として持たせ、形状を変えずに陰影を表現する手法）で再現しました。ライティングによる陰影やハイライトに細かな変化をつけることで、フラットなCGにならないよう、素材特有のざらつきまで表現しています。
制作途中には実物の製品もお送りいただいたため、画像資料とあわせて実物とCGを見比べながら、質感の再現度をさらに高めていきました。
カタログに必要なアングルは、デザイナーから誌面ごとに指示をもらい、その指示に沿って、誌面の余白も踏まえながら製品の配置とカメラアングルを設定しています。デザイナーが3Dモデルの形状や向きを確認しやすいよう、Sketchfab（ブラウザ上で3Dモデルを回転させながら閲覧できるサービス）へデータをアップロードしていたため、連携もスムーズに進みました。
仕上げには3ds MaxとV-Rayを使用し、レンダリング（3Dデータを画像として書き出す処理）をおこないました。表面の微細な凹凸や反射、陰影の情報まで描き出せるようレンダリング品質を追求し、アングルによっては1カットのレンダリングに約1時間をかけて仕上げています。
製品以外の素材のCG制作
使用シーンを表現するため、ベルトコンベヤやチョコレートといった製品以外の素材もCGで制作しました。
ベルトコンベヤは、過去案件で制作した3Dモデルをベースに、今回の画に合わせて金属の質感やディテールを整えました。
一方、チョコレートは当初細かく作り込んでいましたが、主役の製品より目立ってしまうため、シンプルな形状に変更しました。使用シーンのリアリティを保ちつつ製品に視線が集まるよう、素材ごとに作り込みの密度を変えています。
カメラからの見え方を基準にした配置調整

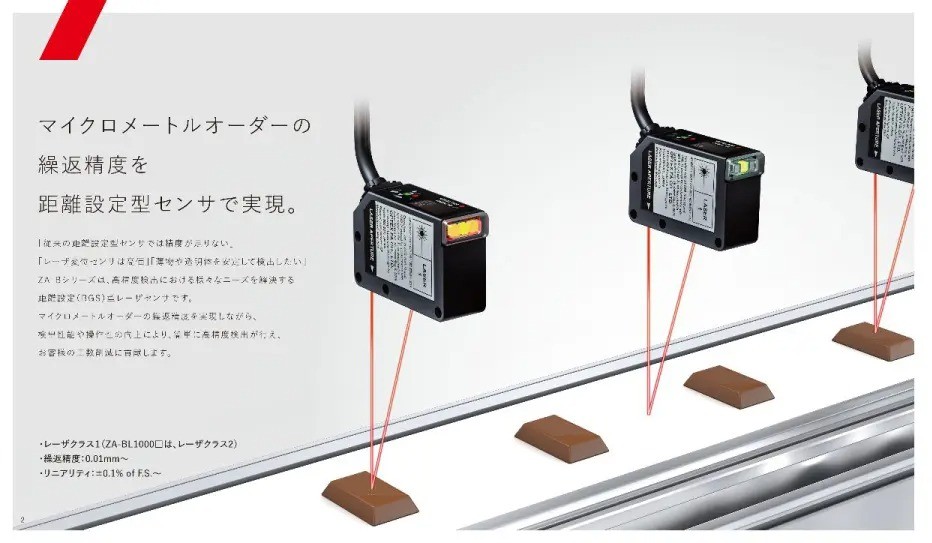

とくに細かな調整が必要だったのが、製品から照射されるレーザーがベルトコンベヤ上のチョコレートに当たるカットです。3D空間上ではレーザーが対象物に届いていても、カメラから見ると奥行きやパースの影響で、当たっていないように見えることがありました。
そこで、製品を奥側へ配置し直すなど、カメラからの見え方を基準に製品や対象物の位置を細かく調整しました。現実の位置関係にとらわれず、カメラからの見え方を優先して配置を組み替えられる、CGならではの見せ方です。
フィードバックをもとにした修正
制作中は、先方やデザイナーからのフィードバックをもとに、色味や質感、画角の修正を重ねました。チョコレートの大きさや形、ベルトコンベヤの金属の質感やディテールの量も、確認のたびに調整しています。
製品ラベルは、データが届くまではラベルのない状態で制作を進め、ご支給後にこれまでのカットへ貼り込みました。その後も、ラベルに記載された一部の内容を削除するなど、掲載内容に合わせた修正に対応しています。
とくに修正が多かったのが、製品側面のくぼみです。くぼみは深さによって陰影の出方が大きく変わるため、深さの調整と確認を何度も重ねました。くぼみの見え方や光の質感はデザイナーにも確認してもらいながら調整を進め、最終的なCGデータをデザイナーへ受け渡して、カタログの完成へとつなげました。
なお、製品のランプの光は、グラフィック上で仕上げた方が自然に見せやすいため、デザイナー側で調整しています。CG制作とカタログデザインを社内で連携し、それぞれの工程に適した方法で最終的なビジュアルへ仕上げました。
カタログ用3DCGの完成

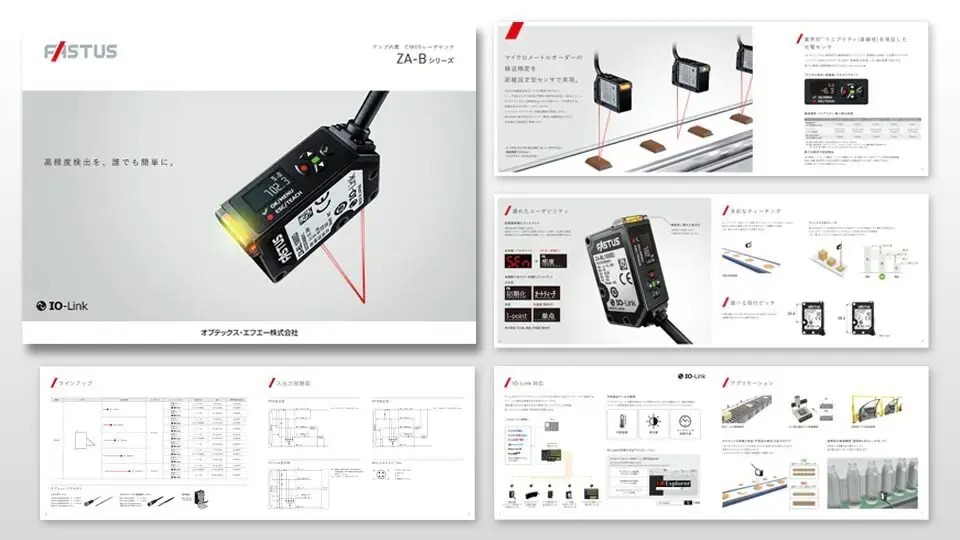

完成したCGがこちらです。
製品の細かな質感を再現しながら、使用シーンやアングルを調整することで、製品の特徴と用途が伝わる3DCGに仕上がりました。デザイナーによる仕上げもあり、CGデータが誌面上で製品を自然に引き立てるビジュアルになっています。
カタログで3DCGを効果的に見せる3つのポイント
製品カタログに掲載する3DCGは、製品の形状を正しく再現するだけでなく、質感や使用シーン、誌面上での見え方まで考えて制作することが大切です。ここでは、カタログ用の3DCGを制作する際に意識したい3つのポイントをご紹介します。
1. 製品の形状や質感を正確かつリアルに再現する
製品カタログでは、3DCGが実物の写真の代わりに製品の姿を伝えることになるため、全体の形状はもちろん、細かな部品や継ぎ目まで正確に再現することが基本です。CADデータがあれば形状は正確に再現できますが、表面の細かな凹凸や塗装の質感、ロゴや印刷などはCADデータに含まれないことが多く、CG側で補う必要があります。
とくに工業製品は、表面のわずかなざらつきや光沢の違いで印象が変わります。仕上がりを確認する際は、実物や製品写真と見比べ、一つのアングルだけで判断せずに複数の角度から質感の見え方を確かめることが重要です。
2. 製品の魅力が伝わるシーンと見せ方を設計する
製品を正確に再現しても、見せたい特徴が伝わらなければ、カタログ用のビジュアルとして十分とはいえません。まずは1カットごとに「何を伝えるための画か」を決めておくことが大切です。製品全体のフォルムを見せるのか、特定の機能や構造に寄って見せるのか、使用シーンまで含めて用途を伝えるのかによって、適したアングルや背景は変わります。
使用シーンを描く場合は、カタログを手に取るターゲットが普段目にしている環境に近づけることで、実際の使い方をイメージしてもらいやすくなります。背景や光は主役の製品を邪魔しないように配慮し、明るさや色味の強弱で視線が自然と製品に向かうように整えます。
3. カタログの誌面を見据えてCGを制作する
カタログ用の3DCGは、誌面に配置されたときの見え方から逆算して制作します。見出しや説明文が入る位置を踏まえてアングルや余白を決め、文字が重なる部分は背景の明暗差や模様を抑えておくと、誌面上でも読みやすくなります。
複数のカットを掲載する場合は、ページごとに光の方向や色味、背景のトーンをそろえると、誌面全体に統一感が生まれます。3DCGなら同じライティングの環境を保ったまま複数のアングルを書き出せるため、撮影よりもトーンをそろえやすい点も強みです。
あわせて、掲載サイズが決まった段階で印刷に必要な解像度を確認しておくと、書き出し直しの手間を防げます。画面で見た色が印刷では沈んで見えることもあるため、色味が重要な製品ほど印刷時の見え方も想定しておくことが大切です。
カタログ用3DCGの制作事例まとめ
今回は、FA用センサ機器メーカー様の新製品カタログに掲載する3DCGの制作事例をご紹介しました。CADデータをもとに製品の質感を作り込み、使用シーンの周辺モデルや配置も調整することで、製品の特徴が分かりやすく伝わるビジュアルに仕上げています。
